Estaca Hélice Contínua Monitorada

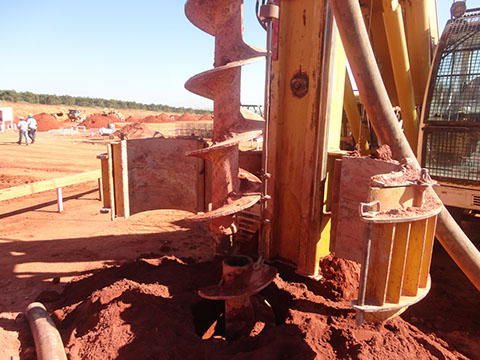

É uma estaca moldada "in loco", perfurada mecanicamente por meio de trado helicoidal contínuo, com injeção de concreto pela haste central do trado simultaneamente a sua retirada.



As operações são monitoradas através de computador instalado no equipamento e conectado aos sensores de: velocidade de avanço, rotação, torque, velocidade de retorno, volume de concreto e pressão de injeção. Os resultados do monitoramento são expressos em forma de gráficos que representam fielmente a execução de cada estaca.

A estaca Hélice Contínua Monitorada pode ser executada em qualquer tipo de terreno, exceto quando na presença de matacões ou lençol rochoso, inclusive abaixo do lençol freático, não provocando vibrações para terrenos vizinhos.

Quando comparada a outros tipos de fundações, podemos considerá-las de alta produtividade e baixo custo.

  • Veja Mais [+]

    Perfuração

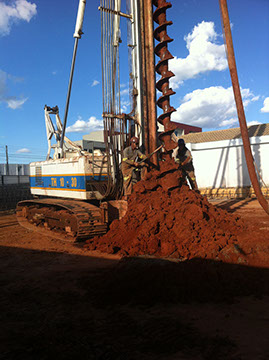

    Após a montagem do equipamento, seu posicionamento e feita as devidas verificações, inicia-se a perfuração da primeira estaca, tendo sempre o cuidado de comparar o avanço do trado com os relatórios de sondagem, até a cota de parada.



    Concretagem



    Após a perfuração ter atingido a cota de projeto, ou seja a cota de apoio da estaca, antes de iniciar a concretagem, devem ser verificados os seguintes aspectos:



    • Se a resistência do concreto, apresentado na nota fiscal, é compatível com a de projeto;
    • Certificar através do teste de abatimento (Slump Test), que a fluidez do concreto esta compatível com o comprimento da armação a ser lançada após a concretagem.
    • Certificar do horário em que a mistura foi preparada, sendo descartado o concreto que estiver com tempo igual ou superior a 3 horas.
    • Certificar que a mistura tenha sido preparada com pedrisco e possua no máximo 20% de areia artificial.

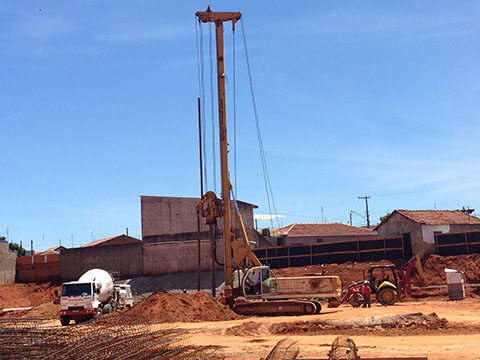

    Após tais verificações inicia-se a concretagem, a medida em que o trado é retirado, devendo atentar para que a pressão do concreto  não seja inferior a 0,5bar e superior a 2,5 bar.



    Colocação da armação

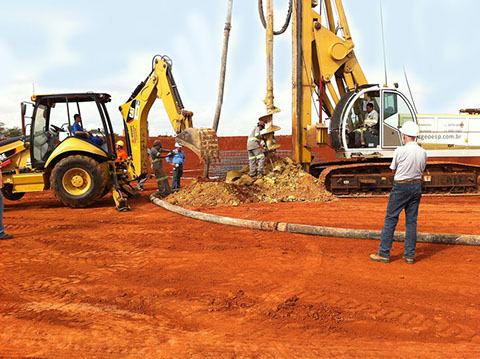

    Finalizando a concretagem, faz-se a limpeza do solo escavado, com equipamento adequado. Com o guincho da perfuratriz, ou equipamento disponibilizado para remoção do solo escavado (retroescavadeira, escavadeira ou pá carregadeira) introduz-se a armação na estaca concluindo assim o serviço.





Normas de Referência



ABNT NBR 5735:1991
Cimento Portland de auto forno CP III Especificação

ABNT NBR 5738:2008
Moldagem e cura de corpos de prova cilíndricos ou prismáticos de concreto Procedimento

ABNT NBR 5739:2007
Concreto – Ensaios de compressão de corpo de prova cilíndricos – Método de ensaio

ABNT NBR 6118:2007
Projeto de estrutura de concreto Procedimento

ABNT NBR 6122:2010
Projeto e execução de fundações

ABNT NBR 7211:2009
Agregado para concreto

ABNT NBR 7212:1984
Execução de concreto dosado em central

ABNT NBR: 7480:2007
Barras e fios de aço destinados a armaduras para concreto armado Especificação

ABNT NBR 8953:2011
Concreto para fins estruturais Classificação por grupos de resistência

ABNT NBR 12131:2006
Estacas – Prova de carga estática

ABNT NBR 12655:2006
Concreto – Preparo, controle e recebimento

ABNT NBR 13208:2007
Estacas – Ensaios de carregamento dinâmico

ABNT NBR ISO 6892:2002
Materiais metálicos – Ensaios de tração em temperatura ambiente

ABNT NBR NM 67:1998
Concreto – Determinação da consistência pelo abatimento do tronco de cone
